Регулятор давления газа универсальный РДУ-32/С

Регулятор давления газа универсальный РДУ-32/С
  • РДУ-32/С1, РДУ-32/С2, РДУ-32ж 10 620руб.
Описание

Технические характеристики

 РДУ-32/С1-
4–1,2
РДУ-32/С1-
6–1,2
РДУ-32/С1-
10–0,3
РДУ-32/С2-
4–1,2
РДУ-32/С2-
6–1,2
РДУ-32/С2-
10–0,3
РДУ-32/С3-
4–1,2
РДУ-32/С3-
6–1,2
РДУ-32/С3-
10–0,3
Рабочая среда природный газ по ГОСТ 5542-87
Максимальное давление газа на входе, МПа 1,2 1,2 0,3 1,2 1,2 0,3 1,2 1,2 0,3
Диаметр условного прохода, Ду 32
Диаметр седла, мм 4 6 10 4 6 10 4 6 10
Диапазон настройки выходного давления, кПа от 1,0 до 2,0 от 2,0 до 3,5 от 3,5 до 5,0
Зона пропорциональности, % от Рвых ±10
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа от 1,25 до 2,5 от 2,5 до 4,5 от 4,5 до 5,8
срабатывания
Диапазон давления настройки срабатывания автоматического отключающего устройства:
при повышении выходного давления, кПа от 1,5 до 2,8 от 3,0 до 5,5 от 5,0 до 7,5
при понижении выходного давления, кПа от 0,3 до 0,7 от 0,6 до 1,1 от 0,6 до 1,1
Класс герметичности затвора клапана А по ГОСТ 9544-93
Присоединение фланцевое по ГОСТ 12815, исполнение 1 для PN=1,6 МПа
Габаритные размеры, мм
строительная длина 200 200 200
длина 498 474 474
ширина 220 220 220
высота 303 303 303
Масса, кг, не более 9,9 8,9 8,9
Средний срок службы, лет 10
Устройство и принцип работы

В регуляторе соединены и независимо работают следующие устройства: регулятор давления, автоматическое отключающее устройство и сбросной клапан.
Регулятор состоит из крестовины 8 (см. рис.), в которой установлено седло 9 рабочего клапана 10, одновременно являющееся седлом отсечного клапана 11. Рабочий клапан 10 посредством штока 12 и рычажного механизма 13 соединен с рабочей мембраной 3. В мембране 3 находится сбросной клапан 1 со сменной пружиной настройки сбросного клапана 2. В крышке мембранной камеры 7 находится штуцер 4 для сброса газа в атмосферу. Сменная пружина 5 и нажимная гайка 6 предназначены для настройки выходного давления. Крестовина регулятора 8 соединена с помощью болтов и гаек с автоматическим отключающим устройством подачи газа, которое имеет левую мембрану 14, связанную с толкателем 15, к которому пружиной 21 поджат отсечной клапан 11, фиксирующий открытое положение отсечного клапана 11.
При медленном открытии входного вентиля подаваемый к регулятору газ среднего и высокого давления проходит через входной патрубок крестовины и, проходя через щель между рабочим клапаном 10 и седлом 9, редуцируется до низкого давления и по выходному патрубку крестовины поступает к потребителю. Импульс от выходного давления передается в подмембранную полость регулятора 18 и подмембранную полость 17 отключающего устройства. В случае повышения давления газа на выходе регулятора до 3,5±0,35 кПа для природного газа и до 4±0,4 кПа для сжиженного газа открывается сбросной клапан 1, обеспечивая сброс газа в атмосферу через свечу. При дальнейшем повышении выходного давления до 3,7 кПа для природного газа и до 4,8 кПа для сжиженного газа правая мембрана 19 поднимется и полностью выходит из соприкосновения с соплом 20. При этом газ поступит в полость 17 и совместно с пружиной 21 перекроет вход газа в регулятор. При понижении входного давления до 0,01–0,05 МПа пружина 21 перекроет вход газа в регулятор.
Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание автоматического отключающего устройства подачи газа. Для этого необходимо отвернуть пусковую пробку 22: газ, находящийся между мембранами, выйдет в атмосферу, входное давление, преодолевая усилие пружины 21, переместит мембрану клапана вправо до упора, отсечной клапан 11 откроется, а отверстие сопла 20 закроется клапаном 23 второй мембраны. Таким образом газ среднего и высокого давления поступит в регулятор.

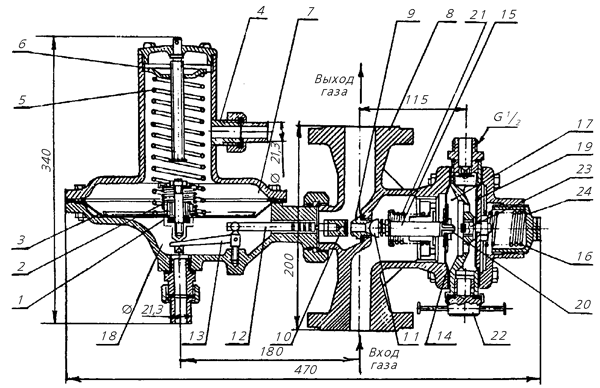

Регулятор давления газа универсальный РДУ-32

Регулятор давления газа универсальный РДУ-32:
1 — сбросной клапан; 2 — пружина; 3 — рабочая мембрана; 4 — штуцер сбросной; 5 — пружина; 6 — нажимная гайка; 7 — мембранная камера; 8 — крестовина; 9 — седло; 10 — рабочий клапан; 11 — отсечной клапан; 12 — шток; 13 — рычажной механизм; 14 — мембрана; 15 — толкатель; 16 — пружина; 17, 18 — подмембранная полость; 19 — мембрана; 20 — сопло; 21 — пружина; 22, 24 — пробка; 23 — клапан

Пропускная способность регуляторов
Регулятор давления газа универсальный РДУ-32

`
