Регулятор давления газа комбинированный РДК-50Н

Регулятор давления газа комбинированный РДК-50Н
Описание

Технические характеристики

Рабочая среда природный газ ГОСТ 5542-87
Условный проход Ду 50
Диапазон входных давлений, МПа 0,025–1,2
Диапазон настройки выходного давления,кПа 2,0–5,0
Стабильность поддержания выходного давления, %, не более ±10
Давление настройки клапана-отсекателя, кПа
при повышении выходного давления 2,5–7,5
при понижении выходного давления 1–4,5
Присоединение фланцевое по ГОСТ 12820-80
Строительная длина, мм, не более 230
Габаритные размеры, мм:
длина 350
ширина 285
высота 630
Масса, кг 15

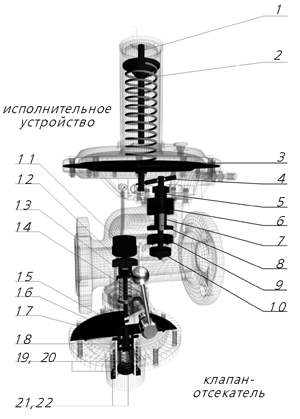

Устройство и принцип работы

Регулятор состоит из корпуса, исполнительного механизма и клапана-отсекателя.
Исполнительный механизм включает в себя мем¬бранную камеру, состоящую из головки и крышки, между которыми зажата подвижная система мем¬бранного типа 3. На тарелку подвижной системы опирается пружина 2, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта 1.
Под мембраной находится рычаг 4, передающий возвратно-поступательное движение штоку 5, на котором неподвижно закреплен рабочий клапан 10. Шток перемещается в обойме 7, нижняя часть которой выполнена в виде рабочего седла 9. Внутри обоймы смонтированы направляющие втулки 8 и разгрузочная мембрана 6.
Исполнительный механизм шпильками соединяется с корпусом регулятора.
К нижней части корпуса крепится клапан-отсекатель. Седло клапана-отсекателя 11 смонтировано в корпусе клапана. Между головкой и крышкой мембранной камеры клапана-отсекателя закреплена подвижная система мембранного типа 16. В головке установлен сепаратор с шариками 17, а в центральной части подвижной системы — каретка 18.
Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины 19, 20, расположенные в крышке. Усилие пружин меняется с помощью регулировочных гаек 21, 22.
Основной 12 и перепускной 13 клапаны смонтированы на штоке 15, приводимом в движение с помощью рабочей пружины 14.
