Клапаны электромагнитные ВН½Н-0,2, ВН¾Н-0,2, ВН1Н-0,2 двухпозиционные муфтовые для низкого давления

Клапаны электромагнитные ВН½Н-0,2, ВН¾Н-0,2, ВН1Н-0,2 двухпозиционные муфтовые для низкого давления
Описание

Технические характеристики

Диапазон рабочего давления — 0,02 МПа.

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение

      -общепромышленное:


    • УХЛ2 (от -60 до +40 °С);
    • У2 (от -45 до +40 °С);
    • У3.1 (от -30 до +40 °С).

      -взрывозащищенное (Е):


  • УХЛ1 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение - любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

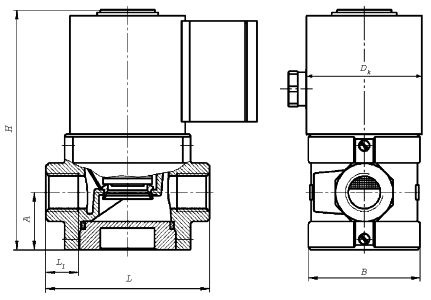

Наименование клапанаДуРазмеры, ммМасса, кгКоэф. сопр. ξ
DkLL1ВНА
ВН½Н-0,2(Е) 15 63 (80) 91 18 63 131 31,5 1,9 5,2
ВН¾Н-0,2(Е) 20 63 (80) 91 18 63 131 31,5 1,9 8
ВН1Н-0,2(Е) 25 63 (80) 105 21 72 138 35 2,1 11
Клапаны электромагнитные ВН½Н-0,2, ВН¾Н-0,2, ВН1Н-0,2 двухпозиционные муфтовые для низкого давления

Клапан ВН…Н-0,2

`
