Описание
Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА40200200110400241800552202301104602421006522030011060024280090220410110820243750Частота включений, час-1 — 1000.
Климатическое исполнение
- -общепромышленное:
- УХЛ2 (от -60 до +40 °С);
- У2 (от -45 до +40 °С);
- У3.1 (от -30 до +40 °С).
- -взрывозащищенное (Е):
- УХЛ1 (от -60 до +40 °С);
- У2 (от -45 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака «-», можно уменьшить количество проходящего через клапан газа.

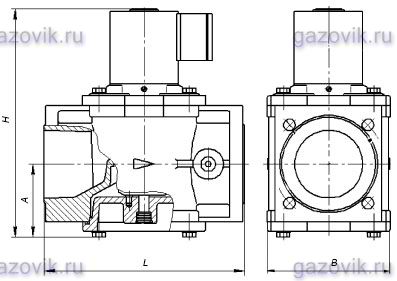

| Наименование клапана | Ду | Диапазон раб. давл. МПа | Размеры, мм | Ном. мощн., Вт | Масса, кг | Коэф. сопр.* ξ | |||
|---|---|---|---|---|---|---|---|---|---|
| L | В | Н | А | ||||||
| ВН2½Н-0,5К(Е) | 65 | 0-0,05 | 235 | 144 | 268 | 86 | 40 | 8,5(8,8) | 9,4 |
| ВН2½Н-1К(Е) | 65 | 0-0,1 | 235 | 144 | 291 | 94 | 55 | 9(9,3) | 9,4 |
| ВН2½Н-3К(Е) | 65 | 0-0,3 | 235 | 144 | 306 | 94 | 65 | 9,3(9,6) | 9,4 |
| ВНЗН-0,5К(Е) | 80 | 0-0,05 | 258 | 163 | 296 | 94 | 55 | 10,1(10,4) | 9,3 |
| ВНЗН-1К(Е) | 80 | 0-0,1 | 258 | 163 | 316 | 99 | 65 | 10,5(10,8) | 9,3 |
| ВНЗН-ЗК(Е) | 80 | 0-0,3 | 258 | 163 | 321 | 99 | 90 | 12,8(13,1) | 9,3 |
| ВН4Н-0,5К(Е) | 100 | 0-0,05 | 278 | 183 | 322 | 107 | 55 | 12,1(12,4) | 10,9 |
| ВН4Н-1К(Е) | 100 | 0-0,1 | 278 | 183 | 342 | 112 | 65 | 12,4(12,7) | 10,9 |
| ВН4Н-3К(Е) | 100 | 0-0,3 | 278 | 183 | 347 | 112 | 90 | 14,7(15) | 10,9 |
*Коэффициент сопротивления указан при полностью открытом ручном регуляторе расхода газа.
Клапаны на Ду 65, 80, 100 фланцевые с ручным регулятором расхода
<
