Фильтры газа ФГ16-50с, ФГ16-50б

Фильтры газа ФГ16-50с, ФГ16-50б
Описание

Фильтры газа ФГ16-50с и ФГ16-50б предназначены для очистки природного газа, воздуха, азота и других неагрессивных газов от механических примесей. Область применения фильтров - установка на газопроводы перед измерительными приборами, запорно-регулирующей арматурой, газо-горелочными устройствами котлов и других газоснабжающих установок для повышения надежности и долговечности работы оборудования.
Фильтры могут устанавливаться во взрывоопасных зонах всех классов согласно ПУЭ-86 п. 7.3.

Технические характеристики

 ФГ16-50сФГ16-50б
Условный проход Ду 50
Максимальное рабочее давление, МПа 1,6
Максимальный расход газа с плотностью 0,73 кг/м³ при давлении близком к атмосферному, при котором потеря давления на фильтре не превышает 2 кПа (200 мм вод.ст.), м³/ч> не менее 250
Степень фильтрации не менее 99,5 % частиц, имеющих размеры, превышающие, мм 0,08 0,005
Допустимый перепад давления на фильтре не более, кПа 5 10
Максимально допустимый перепад давлений, при котором не происходит разрушения фильтрующего элемента, кПа 20 50
Температура рабочей и окружающей среды, °С от -40 до +70
Присоединение фланцевое по ГОСТ 12820-80
Масса , кг 8
Фильтры газа ФГ16-50с, ФГ16-50б

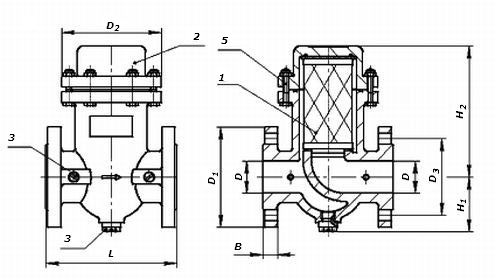

Фильтр газовый ФГ16
1 — фильтрующий элемент; 2 — крышка корпуса; 3 — пробки; 4 — заглушка; 5 — крепежные болты

ОбозначениеДуD, ммD1, ммD2, ммD3, ммH1, ммH2, ммL, ммb, ммМасса, кг
ФГ16-50с, ФГ16-50б 50 53 164 170 125 94 214 210 21 8

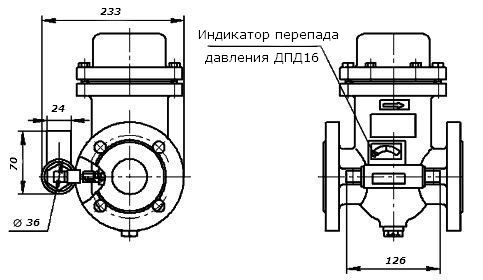

Фильтры газовые, оснащенные индикатором перепада давления

Фильтр газовый ФГ16 с индикатором давления ДПД16

`
