Описание

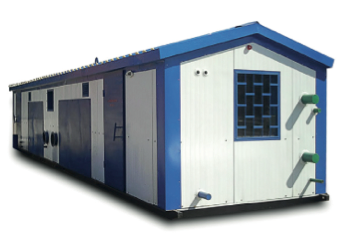

Универсальные модульные котельные (УМК) и транспортабельные котельные установки (ТКУ) представляют собой изделия полной заводской готовности, предназначенные для отопления, вентиляции и горячего водоснабжения объектов производственного, жилищного и социального назначения. Котельные работают на различных видах топлива: природном газе, сжиженном газе, дизельном топливе, мазуте, нефти и твердом топливе (угле, дровах, пеллетах и т.д.). Для обеспечения бесперебойного теплоснабжения и для работы на нескольких видах топлива котельные изготавливаются в комбинированном исполнении (газ природный — газ сжиженный, газ — дизель, газ — мазут, газ — нефть и т.п.).

По виду исполнения котельные можно классифицировать на стационарные, транспортабельные и передвижные (мобильные на шасси автомобиля). По размещению относительно отапливаемых зданий котельные можно условно классифицировать на отдельно стоящие, пристроенные и крышные. По выбору технологической схемы котельные можно классифицировать на независимые (с теплообменником) и зависимые (без теплообменника).

Универсальные модульные котельные (УМК) и транспортабельные котельные установки (ТКУ) состоят из одного или нескольких транспортабельных модулей и выполнены на базе серийных водогрейных или паровых котлов.

Принцип построения модульных котельных позволяет изготавливать котельные в широком диапазоне мощностей и осуществлять их транспортировку автомобильным и железнодорожным транспортом.

Котельные изготавливаются в соответствии с утвержденной проектной документацией, отражающей конструктивные особенности, комплектацию и другие характеристики.

В состав котельных входят: котлоагрегаты, горелочные устройства, теплообменное оборудование, насосная группа, узел водоподготовки, узел подпитки воды, топливное оборудование, узлы учета (тепла,топлива, электроэнергии), блок автоматики, газоходы и дымовая труба. Корпус котельной установки цельнометаллический, пожаробезопасный, утепленный и соответствует климатическому исполнению У1. Котельные установки также могут быть изготовлены на раме для установки в существующем помещении.

Уровень автоматизации обеспечивает автономную работу всего оборудования без постоянного присутствия обслуживающего персонала. Автоматика обеспечивает работу котельной по температурному графику в зависимости от погодных условий. В случае возникновения аварийной ситуации система безопасности прекращает подачу топлива. В котельных предусматривается установка систем телеметрии для сбора и передачи информации на диспетчерский пульт.

Котельные установки изготавливаются на основании технического задания (опросный лист).





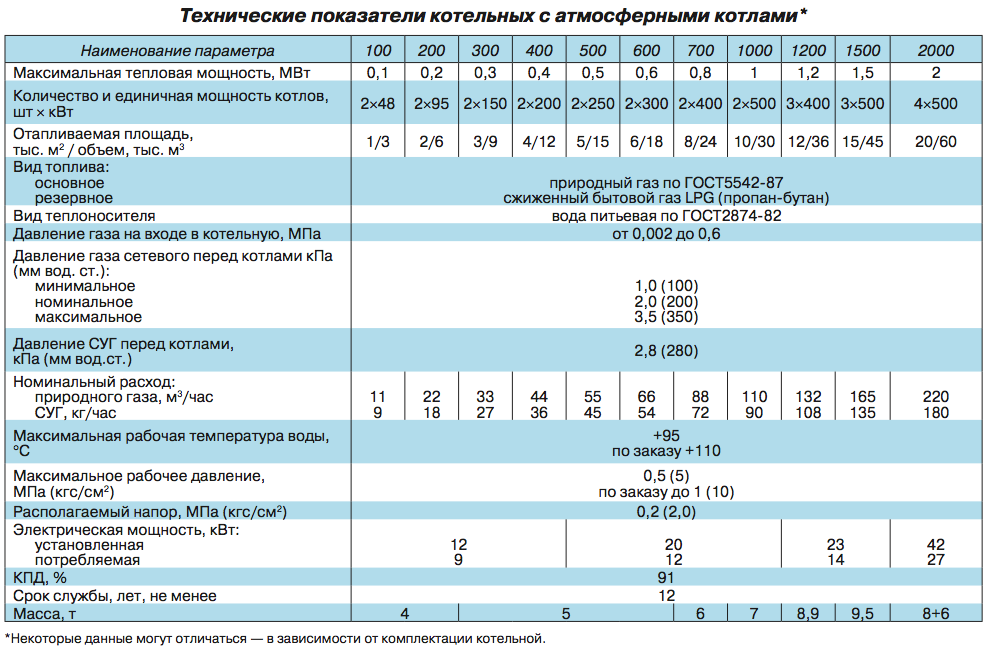

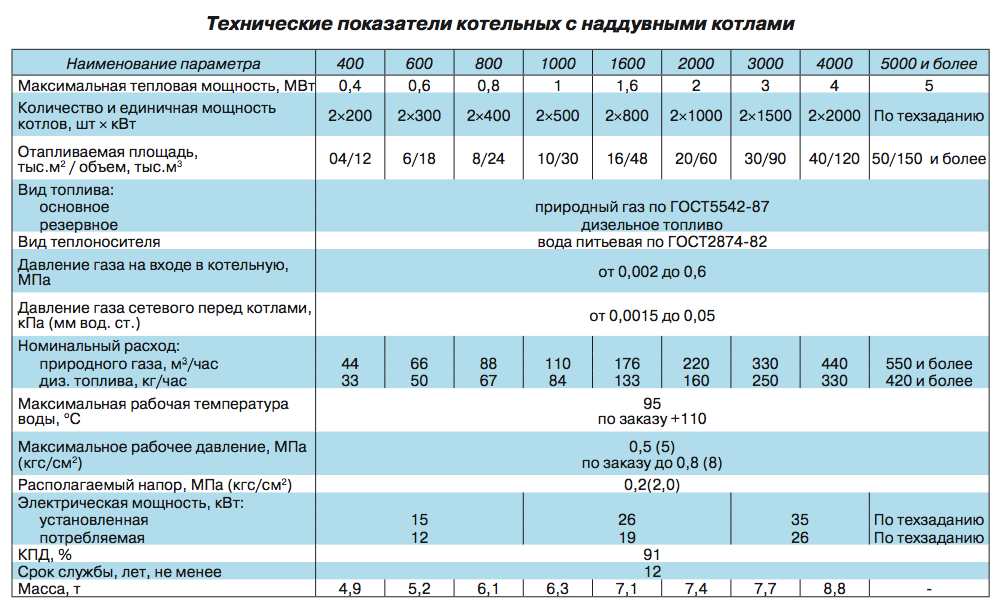

Устройство и принцип работы

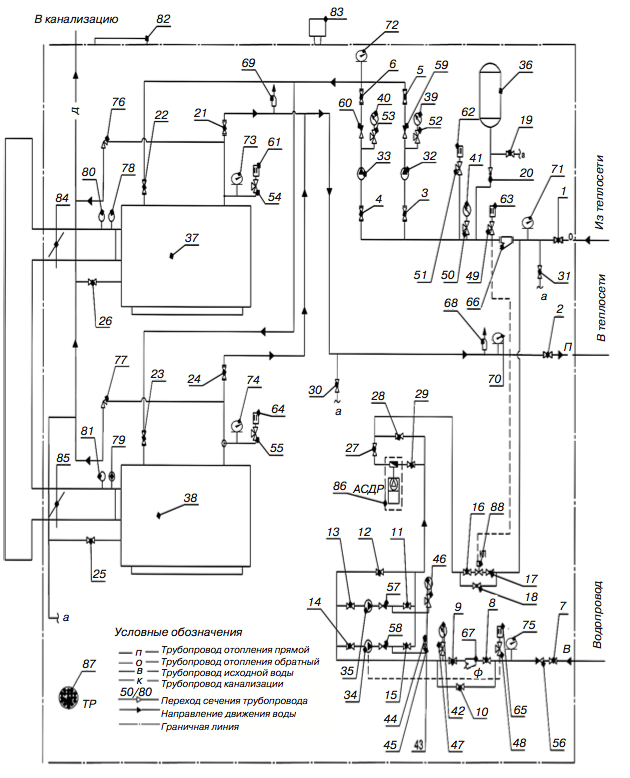

Тепломеханическая схема модульной котельной УМК «ЯРИЛО-100»:

  • 1–6 — затвор поворотный дисковый;
  • 7–31 — кран шаровой муфтовый;
  • 32, 33 — насос сетевой циркуляционный;
  • 34, 35 — насос подпиточный;
  • 36 — расширительный мембранный бак
  • 37, 38 — котлоагрегаты;
  • 39–44 — манометр показывающий;
  • 45–55 — кран трехходовый;
  • 56–60 — обратный клапан;
  • 61–65 — датчик давления;
  • 66, 67 — фильтр механический;
  • 68, 69 — воздухоотводчик автоматический;
  • 70–75 — термоманометр;
  • 76,77 — предохранительный сбросной клапан;
  • 78,79 — термометр;
  • 80, 81 — датчик тяги;
  • 82 — жалюзийная решетка;
  • 83 — дефлектор;
  • 84, 85 — газоход регулируемый;
  • 86 — блок водоподготовки;
  • 87 — трап;
  • 88 — клапан электромагнитный

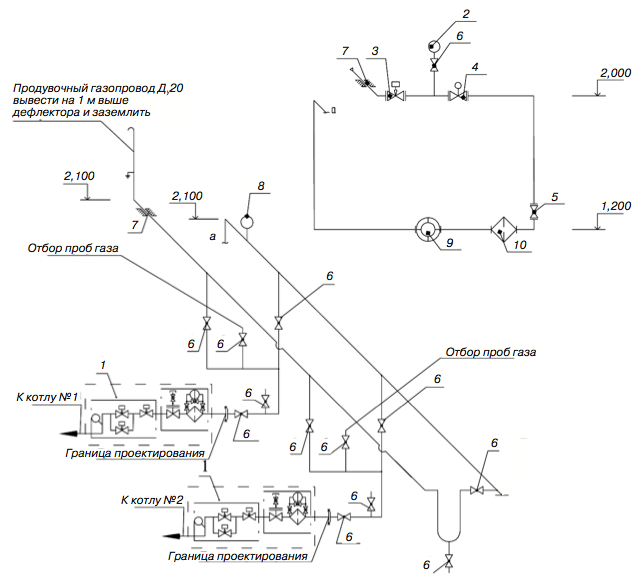

Газовый узел котельной УМК «ЯРИЛО-100»: 1 — горелка газовая; 2 — манометр; 3 — клапан термозапорный; 4 — клапан предохранительный запорный лектромагнитный газовый; 5, 6 — кран шаровый; 7 — прокладка газопроводов в футляре; 8 — датчик давления; 9 — измерительный комплекс газа; 10 — фильтр газовый с индикатором перепада давления

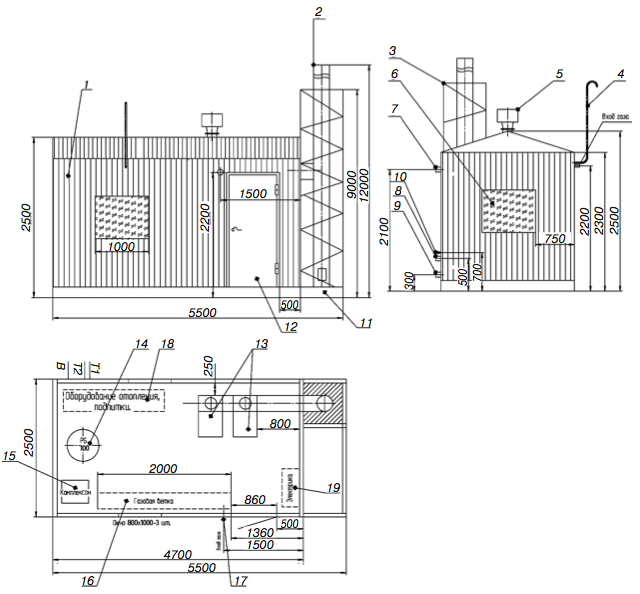

Габаритный чертеж котельной УМК «ЯРИЛО-100»:
1 — блок-бокс модульного типа;
2 — дымовая труба;
3 — конструкция фермы дымовой трубы;
4 — сбросной газопровод;
5 — дефлектор;
6 — окно;
7 — Т1 (выход теплоносителя);
8 — Т2 (ввод теплоносителя);
9 — Т96 (дренажный трубопровод);
10 — ввод питающей воды;
11 — основание блока;
12 — дверь;
13 — котлоагрегаты;
14 — расширительный мембранный бак, системы отопления;
15 — блок водоподготовки;
16 — блок газового оборудования;
17 — ввод газопровода;
18 — оборудование отопления, подпитки;
19 — блок автоматики и электропитания


`
