Регулятор давления серии Norval

Регулятор давления серии Norval
Описание

Регулятор давления NORVAL предназначен для регулирования давления предварительно очищенных газов. NORVAL относится к типу нормально открытых регуляторов , т. е. к устройствам которые открываются при аварийных ситуациях: разрыве главной диафрагмы и отсутствии подачи сигнала на регулирование давления.

Технические характеристики

Рабочее давление, МПа до 1,6
Диапазон давления на входе, МПа
Ду от 25 до 80 0,01-1,6
Ду от 100 до 200 0,01-0,8
Диапазон давления на выходе, кПа
Ду от 25 до 100 0,75-440
Ду от 150 до 200 1,2-180
Минимальная разность давления, МПа 0,01
Температура рабочей среды, °С от -20 до +60
Минимальная температура окружающей среды, °С -20
Условный проход Ду 25; 40; 50; 65; 80; 100; 150; 200

Материалы:

  • Корпус, седло, присоединения - сталь.
  • Корпус мембраны - сталь.
  • Мембрана - прорезиненная парусина.
  • Уплотнение - нитрокаучук.

Расчет пропускной способности регулятора производится по формулам:
1 - для критического процесса, т.е., для условия Р1 > 2 х Р2.

Регулятор давления серии Norval

2 - для докритического процесса, т.е., для Р1 ≤ 2 х Р2.

Регулятор давления серии Norval

где Q - пропускная способность регулятора (расход), ст.м³/ч (Cg), нм³/ч (Kg); Cg, Kg - коэффициенты пропускной способности регулятора; Р1 - абсолютное давление на входе регулятора; Р2 - абсолютное давление на выходе регулятора, бар (1 бар=0,1 МПа).

Таблица коэффициентов пропускной способности регулятора

Ду2540506580100150200
Cg 331 848 1360 2240 3395 5100 10600 16600
Kg 348 892 1430 2356 3571 5365 11151 17463
Устройство и принцип работы

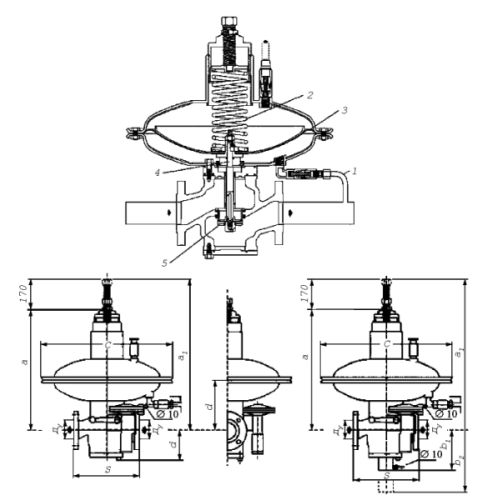

Регуляторы давления серии NORVAL являются устройствами с пружинным приводом, которые контролируют давление в магистрали после себя посредством импульсной линии 1.
Давление за регулятором контролируется за счет уравнивания усилия нагрузки, создаваемой пружиной 2, и усилия, которое оказывает само давление среды в линии за регулятором на диафрагму 3.
Перемещения диафрагмы передаются посредством штока 4 на клапан 5, который перемещается перпендикулярно направлению газового потока. Герметичность обеспечивается резиновой прокладкой, установленной на на поверхности сопряжения.
Таким образом, регулирование происходит за счет разности усилий между установочной пружиной 2 и диафрагмой 3. Если по ходу работы давление на выходе упадет ниже установленного значения (как результат увеличения объемов потребления газа или из-за падения входного давления), то возникнет дисбаланс, который приведет к большему открытию клапана 5. Это приведет к возрастанию потока до тех пор, пока выходное давление снова не достигнет заданного установленного значения.
И наоборот, когда выходное давление поднимается выше заданного значения, установленного в регуляторе (как результат уменьшения объемов потребления газа или из-за повышения входного давления), клапан 5 прикрывается, за счет чего скорость потока газа снижается до тех пор, пока выходное давление снова не достигнет заданного установленного значения.

Регулятор давления серии Norval
С∅817∅658∅630∅495∅375∅375TR
DN S* b b1 b2 a a1 d a a1 d a a1 d a a1 d a a1 d a a1 d
25 1" 183 100 200 250       460 630 175 415 585 150 425 595 155
40 1½" 223 120 220 270       475 645 190 435 605 165 445 615 170
50 2" 254 120 220 270       475 645 190 435 605 165 445 615 170
65 2½" 277 140 240 290     540 710 220 500 670 210 455 625 190 465 635 195
80 3" 298 140 240 290     540 710 220 500 670 210 455 625 190 465 635 195
100 4" 325 180 280 330     640 810 310 600 770 300 555 725 275 565 735 280
150 6" 451 220 320 370 760 930 400 720 890 380 675 845 380 670 840 375
200 8" 543 260 360 410 860 1030 500 820 990 480 775 945 480 770 940 475
