Регулятор давления газа РДСГ1-1,2

Регулятор давления газа РДСГ1-1,2
Описание

Технические характеристики

Регулируемая среда Сжиженный углеводородный газ по ГОСТ 20448-90
Диапазон входного давления, МПа 0,07–1,6
Диапазон настройки выходного давления, кПа 2–3,6
Максимальная пропускная способность, м³/ч, не менее 1,2
Рабочая температура окружающей среды, °С от −30 до +45
Масса, кг 0,28
Устройство и принцип работы

Под действием пружины 13 регулятор давления в исходном положении открыт. Через входной штуцер 4 и дроссельный зазор между ним и запорно-регулирующим органом (штоком 7) газ поступает в подмембранную полость корпуса, воздействует своим давлением на чувствительный элемент мембрану 9 и через выходное отверстие корпуса поступает к горелкам газового аппарата (к потребителю). При повышении входного давления или уменьшении расхода через расходный штуцер корпуса давление в полости корпуса увеличивается и поднимает вверх чувствительный элемент мембрану 9, которая через шток 8, жестко соединенный с мембраной, поворачивает запорно-регулирующий орган (шток 7) вокруг оси 5, вставленной в стойку 6. Дроссельная щель между входным штуцером и запорно-регулирующим органом уменьшается, и повышение давления прекращается.


РДСГ1-1,2

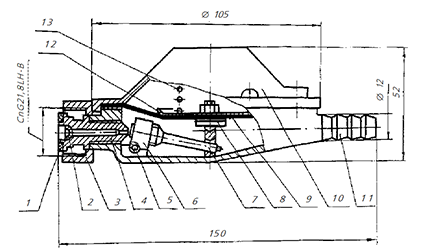

Регулятор давления газа РДСГ1-1,2:
1 — прокладка; 2 — фильтр; 3 — гайка; 4 — штуцер; 5 — ось; 6 — стойка; 7 — шток; 8 — шток; 9 — мембрана; 10 — крышка; 11 — корпус; 12 — тарелка; 13 — пружина

`
