Клапаны предохранительные запорные КПЗЭ-25, КПЗЭ-32, КПЗЭ-40, КПЗЭ-50, КПЗЭ-80, КПЗЭ-100, КПЗЭ-150, КПЗЭ-200, КПЗЭ-250, КПЗЭ-300, КПЗЭ-350, КПЗЭ-400, КПЗЭ-450, КПЗЭ-500, КПЗЭ-600, КПЗЭ-700, КПЗЭ-800

Клапаны предохранительные запорные КПЗЭ-25, КПЗЭ-32, КПЗЭ-40, КПЗЭ-50, КПЗЭ-80, КПЗЭ-100, КПЗЭ-150, КПЗЭ-200, КПЗЭ-250, КПЗЭ-300, КПЗЭ-350, КПЗЭ-400, КПЗЭ-450, КПЗЭ-500, КПЗЭ-600, КПЗЭ-700, КПЗЭ-800
Описание

Клапаны предохранительные запорные с электроприводом КПЗЭ предназначены для прекращения подачи газа при отключении электрического сигнала. Они могут использоваться в качестве исполнительных механизмов в системах автоматики безопасности, прекращающих подачу газа при выходе любого из контролируемых параметров на заданные пределы (температуры, загазованности, давления и т. п.).

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 до +40 °С.

Температура рабочей среды — до +100° С.

Тип соединения — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

Устройство и принцип работы

Клапан предохранительный запорный электромагнитный КПЗЭ (см. рисунок) имеет стальной фланцевый корпус 1 с  закрепленной в нем с помощью байонетного затвора катушкой 2. В катушке выполнено седло, которое перекрывается клапаном 3 с резиновым уплотнителем. Внутри клапана 3 имеется клапан для перепускания газа. Клапан 3 закреплен на оси 4, которая размещена в корпусе 1. На оси 4 установлены две пружины, один конец которых фиксируется в корпусе 1, другой — на клапане 3. На конце оси 4, выходящей наружу, жестко закреплен рычаг 5, который входит в зацепление с рычагом 6.

На корпусе 1 установлен на стойке электромагнитный привод 7, который имеет шток и жестко закрепленную на штоке фиксирующую втулку 8.

Наконечник рычага 6 вводится в зацепление с втулкой 8 и не дает рычагу повернуться. Клапан 3 взводится вручную посредством перемещения рычага 5, который вводится в зацепление с  рычагом 6, установленным в вертикальное положение. При этом необходимо вручную вытянуть шток с фиксирующей втулкой 8 и фиксатором 9 застопорить его в этом положении. При подаче на электромагнит напряжения фиксатор 9 освобождается, а втулка 8 и вместе с ней весь клапан остается в положении «взведено».

При отключении напряжения шток электромагнита с втулкой 8 втягивается. Рычаг 6 выходит из зацепления с втулкой 8, и клапан 3 закрывается.

Обозначение изделияДу, ммА, ммВ, ммН, ммМасса, кг
КПЗЭ-25 25 230 308 244 13
КПЗЭ-32 32 230 308 244 14
КПЗЭ-40 40 230 308 244 15
КПЗЭ-50 50 230 308 244 16
КПЗЭ-80 80 350 376 273 40
КПЗЭ-100 100 350 376 273 41
КПЗЭ-150 150 600 487 367 115
КПЗЭ-200 200 600 491 372 115
КПЗЭ-250 250 755* 616* 475* 180*
КПЗЭ-300 300 800* 849* 620* 270*
КПЗЭ-350 350 800* 846* 620* 270*
КПЗЭ-400 400 960* 926* 740* 480*
КПЗЭ-450 450 960* 930* 740* 480*
КПЗЭ-500 500 1150* 1050* 890* 800*
КПЗЭ-600 600 1300* 1350* 1060* 1150*
КПЗЭ-700 700 1500* 1600* 1280* 1955*
КПЗЭ-800 800 1850* 1950* 1540* 2700*

*По специальному заказу.

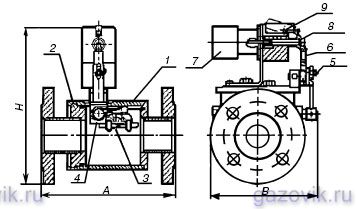

Клапан предохранительный запорный электромагнитный КПЗЭ

Клапан предохранительный запорный электромагнитный КПЗЭ:
1 — корпус; 2 — катушка; 3 — клапан; 4 — ось; 5, 6 — рычаги; 7 — электромагнитный привод; 8 — фиксирующая втулка; 9 — фиксатор
