Описание

Клапан электромагнитный «НО», Ду 20 предназначен в качестве запорного устройства газопровода безопасности для автоматического и дистанционного управления подачей природного газа ГОСТ 5542-87 с температурой от −30 до +80 °С к газоиспользующим установкам.

Технические характеристики

Рабочее давление — 0,6 МПа.

Герметичность затвора — А по ГОСТ 9544-93.

Время полного закрытия — 1 с.

Возможность контроля положения затвора.

Присоединение к трубопроводу — цапковое с накидными гайками и ниппелями под приварку.

Установка на трубопроводе — в горизонтальном положении.

Материал корпуса — сталь.

Напряжение питания переменного тока — 220 В.

Номинальная мощность — 28 Вт.

Масса — 4,5 кг.

Срок службы — 30 лет.

Устройство и принцип работы

Клапан состоит из корпуса 3 проходного типа (см. рисунок), внутри которого имеется седло. Для перекрывания потока рабочей среды в корпусе 3 располагается затвор 6, в нижней части которого имеется резиновое кольцо 5. Затвор 6 может перемещаться под действием пружины 2, расположенной между ним и седлом. Внутри затвора 6 предусмотрено разгрузочное отверстие. Золотник 11, на который воздействует пружина 2, уплотняет при помощи резиновой прокладки 9 разгрузочное отверстие затвора, а другой конец поджимается якорем электромагнита 13 толкающего исполнения, установленного на клапане. Место соединения электромагнита с клапаном уплотнено прокладкой.

Для информации о положении затвора клапана в корпусе установлен микропереключатель.

Внутри золотника 11 установлена пружина 2 для компенсации зазоров при срабатывании электромагнита 13.

В обесточенном состоянии клапан под действием пружины 2 находится в открытом состоянии.

При подаче напряжения якорь электромагнита 13, последний нажимает на золотник 11, который перекрывает разгрузочное отверстие затвора 6, а затем затвор перекрывает основное седло клапана.

При снятии напряжения с электромагнита 13 за счет усилия пружины 2 золотник 11 поднимается вверх, открывая разгрузочное отверстие затвора 6. Давление над затвором и под ним выравнивается и под действием пружины 2 клапан открывается.

Клапан электромагнитный «НО»

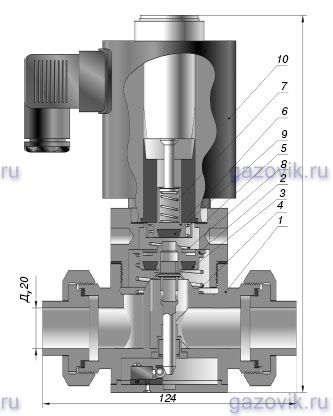

Клапан электромагнитный «НО», Ду 20:
1 — кольцо резиновое; 2 — пружина; 3 — корпус; 4 — гайка накидная; 5 — кольцо резиновое; 6 — затвор; 7 — мембрана; 8 — крышка; 9 — прокладка резиновая; 10 — шайба; 11 — золотник; 12 — толкатель; 13 — электромагнит

`
