Клапаны электромагнитные ВН½H-6П, ВН¾Н-6П, ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П двухпозиционные муфтовые c датчиком положения

Клапаны электромагнитные ВН½H-6П, ВН¾Н-6П, ВН1Н-6П, ВН1½Н-6П, ВН2Н-6П двухпозиционные муфтовые c датчиком положения
Описание

Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную.

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
25 220 150
110 300
24 1300
35 220 190
110 380
24 1700
40 220 200
110 400
24 1800

Рабочее давление — 0,6 МПа.

Частота включений, час-1 — 300.

Климатическое исполнение

    -общепромышленное:
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).
    -взрывозащищенное (Е):
  • У2 (от −45 до +40 °С);

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение - любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Напряжение питания датчика положения — (10–30) В.

Класс защиты датчика положения — IP68.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Наименование клапанаДу Размеры, ммНом. мощн., ВтМасса, кгКоэф. сопр. ξ
LВНА
ВН½Н-6П(Е) 15 91 80 260 31,5 25 3,8(4,3) 5,2
ВН¾Н-6П(Е) 20 91 80 260 31,5 35 3,8(4,3) 8
ВН1Н-6П(Е) 25 105 80 270 35 35 3,9(4,4) 11
ВН1½Н-6П(Е) 40 162 108 330 75 40 5,9(6,4) 10,4
ВН2Н-6П(Е) 50 162 118 332 77 40 6,2(6,6) 12,6

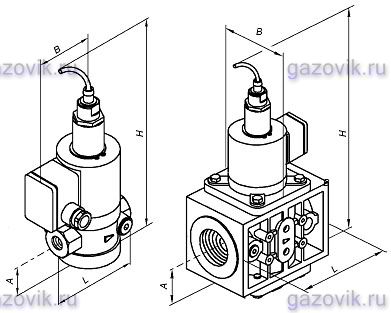

Клапаны муфтовые с регулятором расхода

Клапаны ВН½Н-6П(Е), ВН¾Н-6П(Е), ВН1Н-6П(Е) (слева)

Клапаны ВН1½Н-6П(Е), ВН2Н-6П(Е) (справа)
