Клапаны электромагнитные ВН2½M-0,5Кпоз, ВН2½M-1Кпоз, ВН2½M-3Кпоз, ВН3M-0,5Кпоз, ВН3M-1Кпоз, ВН3M-3Кпоз, ВН4M-0,5Кпоз, ВН4M-1Кпоз, ВН4M-3Кпоз фланцевые с электромеханическим регулятором расхода газа (позиционное регулирование)

Клапаны электромагнитные ВН2½M-0,5Кпоз, ВН2½M-1Кпоз, ВН2½M-3Кпоз, ВН3M-0,5Кпоз, ВН3M-1Кпоз, ВН3M-3Кпоз, ВН4M-0,5Кпоз, ВН4M-1Кпоз, ВН4M-3Кпоз фланцевые с электромеханическим регулятором расхода газа (позиционное регулирование)
Описание

Клапан с позиционным регулированием работает в следующих режимах:

  • «закрыто» (при обесточенной электромагнитной катушке);
  • «промежуточный расход» — составляет 10–50% от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
  • «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится изменением угла поворота заслонки с помощью механического упора на электроприводе).

При подаче напряжения электропривод поворачивает заслонку в положение «номинальный расход», ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение «промежуточный расход».

Технические характеристики

Частота включений, час-1 — 20.

Климатическое исполнение: У3.1 (от −30 до +40 °С).

Класс защиты — IP54.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение - любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Угол поворота регулятора — 90°.

Время полного хода регулятора — 150 с.

Напряжение питания датчика положения для исполнения "П" - 10-30 В.

Наименование клапанаДуДиапазон раб. давл. МПаРазмеры, ммНом. мощн., ВтМасса, кгКоэф. сопр.* ξ
LВНА
ВН2½М-0,5Кпоз (П) 65 0–0,05 278 144 369(446) 183 40 10,2(10,5) 15
ВН2½М-1Кпоз (П) 65 0–0,1 278 144 384(461) 183 55 10,6(10,9) 15
ВН2½М-3Кпоз (П) 65 0–0,3 278 144 399(476) 183 65 11,1(11,4) 15
ВНЗМ-0,5Кпоз (П) 80 0–0,05 289 163 394(483) 188 55 11,8(12,1) 15,4
ВНЗМ-1Кпоз (П) 80 0–0,1 289 163 409(498) 188 65 12,2(12,5) 15,4
ВНЗМ-ЗКпоз (П) 80 0–0,3 289 163 414(503) 188 90 14,5(14,8) 15,4
ВН4М-0,5Кпоз (П) 100 0–0,05 299 183 420(509) 201 55 13,8(14,1) 17,7
ВН4М-1Кпоз (П) 100 0–0,1 299 183 435(524) 201 65 14,2(14,5) 17,7
ВН4М-3Кпоз (П) 100 0–0,3 299 183 440(529) 201 90 16,8(17,1) 17,7

*Коэффициент сопротивления указан при полностью открытой заслонке регулятора расхода газа.

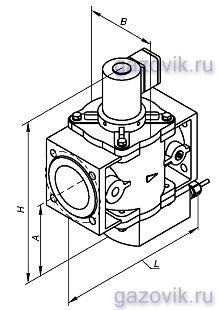

Клапаны фланцевые с электромеханическим регулятором расхода (позиционное регулирование)

Клапаны на Ду 65, 80, 100 фланцевые с электромеханическим регулятором расхода (позиционное регулирование)
