Клапаны электромагнитные ВН1½В-1, ВН2В-1 трехпозиционные муфтовые с одним регулятором расхода

Клапаны электромагнитные ВН1½В-1, ВН2В-1 трехпозиционные муфтовые с одним регулятором расхода
Описание

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение

      -общепромышленное:


    • УХЛ2 (от -60 до +40 °С);
    • У2 (от -45 до +40 °С);
    • У3.1 (от -30 до +40 °С).

      -взрывозащищенное (Е):


  • УХЛ1 (от -60 до +40 °С);
  • У2 (от -45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушками А и В вверх).

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на катушку вспомогательного клапана).
Наименование клапанаДуДиапазон раб. давл., МПаРазмеры, ммМасса, кгКоэфф. сопр.* ξ
LL1ВНА
ВН1½В-1(Е) 40 0–0,1 162 19 185 210 75 6,4(8,8) 10,7
ВН2В-1(Е) 50 0–0,1 162 19 195 212 77 6,9(9,3) 13,2

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

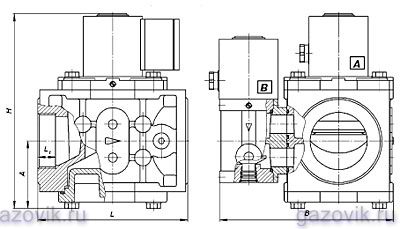

Клапаны трехпозиционные муфтовые с одним регулятором расхода

Клапаны трехпозиционные муфтовые на Ду 40, 50 с одним регулятором расхода
