Индикаторы перепада давления ИП-5ДЛ(П), ИП-10ДЛ(П)

Индикаторы перепада давления ИП-5ДЛ(П), ИП-10ДЛ(П)
Описание

Индикаторы перепада давления предназначены для наблюдения за степенью засорения фильтра природного газа в процессе эксплуатации по контролю перепада давления, что позволяет своевременно производить промывку либо замену фильтрующего элемента.

Технические характеристики

Наименование параметраТип изделия
ИП-5ДЛ(П)*ИП-10ДЛ(П)*
Рабочая среда природный газ по ГОСТ 5542-87
Диапазон окружающей среды, °С от -40 до +60
Диапазон рабочей среды, °С от -30 до +60
Максимальное рабочее давление, МПа (кгс/см²) 1,2(12,24)
Номинальный перепад давления срабатывания, кПа (кгс/см²) 5,01(0,051) 10,2(0,102)
Допустимая погрешность номинального перепада, кПа (кгс/см²) ±0,5(±0,005) ±1(±0,01)
Максимально допустимое значение разности давления на входе и выходе индикатора не приводящее к выходу из строя, МПа (кгс/см²) 1,8(18,36)
Габаритные размеры, мм, не более 240 х 110 х 72
Строительная длина, мм 140
Присоединение накидные гайки 8-22А ГОСТ 13957-74
Масса, кг 0,6
Гарантийный срок, лет 1
Срок службы, лет 12

*Варианты исполнений по расположению входных патрубков: (Л) - вход газа слева, (П) - вход газа справа.

Индикаторы перепада давления ИП-5ДЛ(П), ИП-10ДЛ(П)

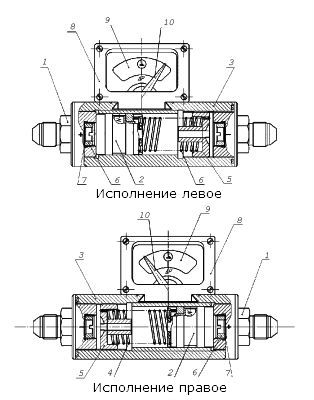

Функциональная схема индикатора давления газа:
1-фланец; 2-поршень с магнитом; 3-корпус; 4-пружина рабочая; 5-втулка упорная; 6-втулка; 7-фильтр; 8-рамка и корпус с подпятниками; 9-шкала; 10-ось с магнитом и стрелка

Индикаторы перепада давления ИП-5ДЛ(П), ИП-10ДЛ(П)

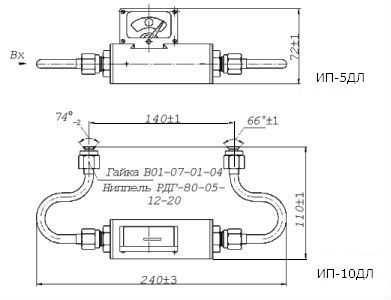

Габаритно-монтажная схема
