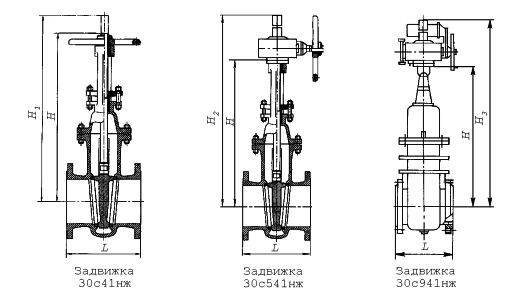

Задвижки клиновые с выдвижным шпинделем фланцевые 30с41нж, 30с541нж, 30с941нж

Задвижки клиновые с выдвижным шпинделем фланцевые 30с41нж, 30с541нж, 30с941нж
  • 30с41нж 3 400 руб.
  • 30с41нж 5 100 руб.
  • 30с41нж 7 800 руб.
  • 30с41нж 13 125 руб.
  • 30с41нж 18 864 руб.
  • 30с41нж 35 910 руб.
  • 30с41нж 66 700 руб.
Описание

Технические характеристики

  • Рабочая среда - вода, пар, природный газ и нефтепродукты.
  • Присоединение - фланцевое по ГОСТ 12815-80.
  • Климатическое исполнение:
  • умеренное от -40 до +40 °С (30с41нж);
  • холодное от -60 до +40 °С (30лс41нж, 30нж41нж).
30с41нж
Ду5080100150200250300
БАЗ (3)*** L, мм 180 210 230 280 330
Масса, кг 22 38 42 80 145
Н, мм* 345 450 450 575 830
Н1, мм** 425 550 550 710 1045
МЗТА (2) L, мм 180 210 230 280 330 450 500
Масса, кг 18 32 40,5 99 131 250 350
Н, мм 285 370 435 680 805 930 1020
Н1, мм 360 460 540 850 1030 1185 1330
Гусаръ (1) L, мм 180 210 230 280 330 450 500
Масса, кг 18 32 42 82 125 260 416
Н, мм 285 370 435 650 815 950 1235
Н1, мм 340 460 555 820 1040 1210 1470
ПТПА (4) L, мм   350 400 450 500
Масса, кг 92 215 313 416
Н1, мм 687 1136 1224 1420
ТПА (5) L, мм   283 300 350 400 450 500
Масса, кг 58 63 147 210 292 412
Н1, мм 484,5 484,5 904 994,5 1310 1445

*Н - закрыто.
**Н - открыто.
*** - аббревиатура предприятия-изготовителя с порядковым номером, см. вкладку "Производители".

30с541нж
Ду4005006007008001000
Гусаръ L, мм 600 700
Масса, кг 650 1080
Н, мм* 1410 1765
Н2, мм** 1830 2380
ПТПА L, мм 600 700 800 900 1000 1242
Масса, кг 605 1030 1360 2550 3715 5680
Н, мм 1425 1765 2055 2353 2594 3120
Н2, мм 1825 2380 2755 3128 3664 4280
АТПА L, мм 600 700 800 900   1200
Масса, кг 900 1430 2185 4145 7590
Н, мм 1574 1780 2270 2567 3330
Н2, мм 2029,5 2435 2910 3526 4554
30с941нж
Ду5080100150200250300400500600
БАЗ L, мм 180 210 230 280 330
Масса, кг 26 40 45 84 152
Н, мм 356 458 458 600 810
МЗТА L, мм 180 210 230 280 330 450 500
Масса, кг 18 32 40,5 99 131 250 350
Н, мм 310 350 410 655 805 930 1100
Гусаръ L, мм 180 210 230 280 330 450 500 600 700
Масса, кг 17 31 41 80 123 256 411 610 1035
Н, мм* 320 375 450 660 740 940 1175 1410 1765
Н3, мм** 775 850 920 1130 1180 1380 1610 1910 2465
ПТПА L, мм       350 400 450 500 600 700 800
Масса, кг 84 215 313 417 605 1030 1360
Н, мм 528 860 960 1107 1435 1765 2055
АТПА L, мм   283 300 350 400 450 500 600 700 800
Масса, кг 55 60 140 207 285 405 833 1300 2040
Н, мм 441 441 655 755 983 1085 1574 1780 2270

*Н - без редуктора; **Н2 - с ручным редуктором; Н3 - с редуктором "Тулаэлектропривод".
Примечание. Указана масса задвижки без редуктора.
