Заслонки регулирующие, привод LF23OS

Заслонки регулирующие, привод LF23OS
Описание

Технические характеристики

Частота включений, не более - 20 1/ч.

Климатическое исполнение - УЗ.1 (от -30 до +40 °С).

Класс защиты заслонки - IP54.

Полный ресурс включений, не менее - 60 000.

Материал корпуса заслонки - алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Монтажное положение - на горизонтальных и вертикальных трубопроводах.

Угол поворота регулятора - макс. 90°.

Время полного хода регулятора - 150 с.

Диапазон регулирования - 1:15.

Максимальное рабочее давление - 0,6 МПа.

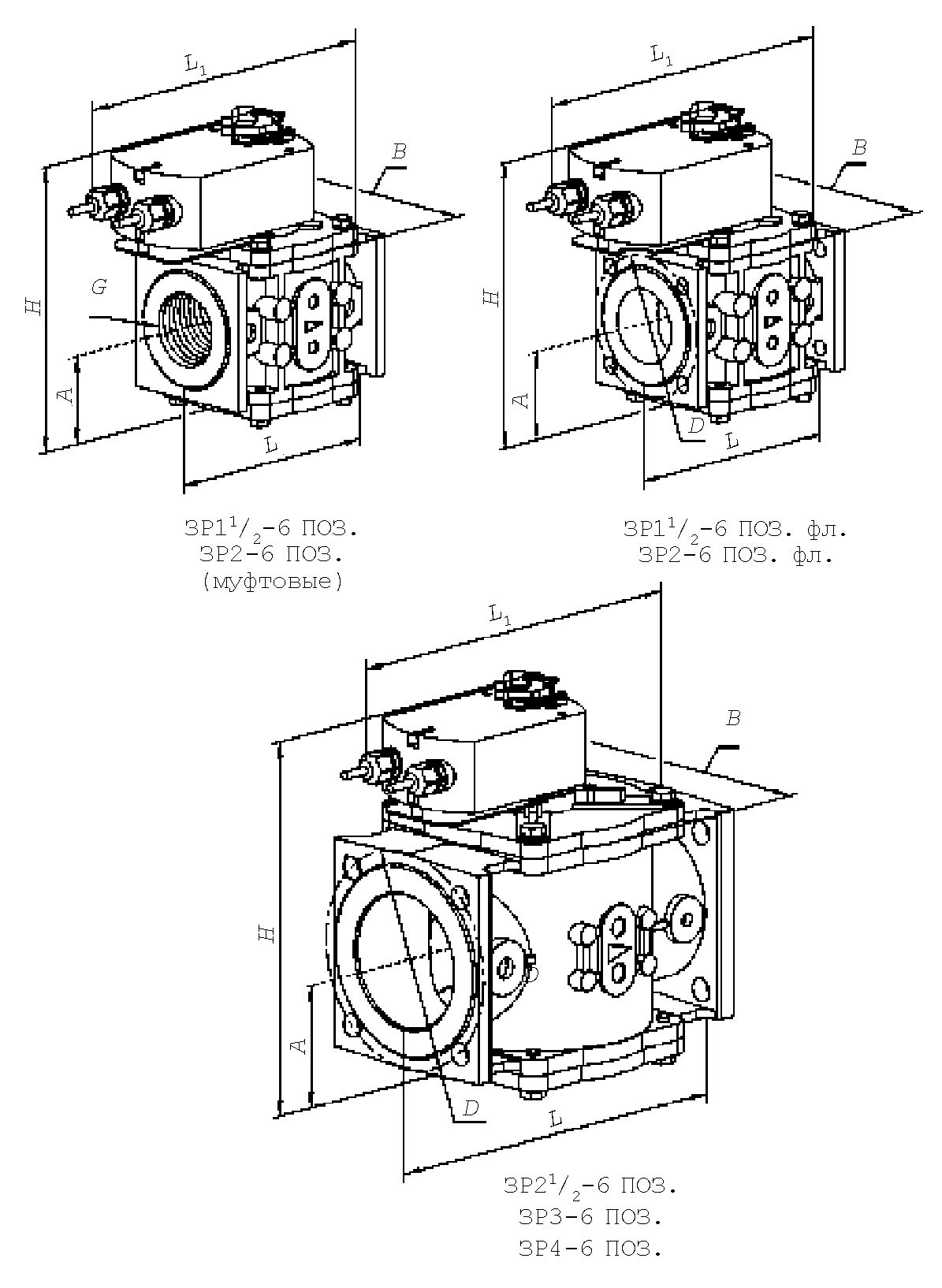

Наименование заслонкиДуГабаритные размеры, ммМасса, кг
LL1BHAD
ЗР1½-6 ПОЗ. 40 162 237 110 305 73 - 4,5
ЗР2-6 ПР. 50 162 237 118 315 73 - 5
ЗР1½-6 ПОЗ.фл. 40 162 237 110 305 73 100 4,5
ЗР2-6 ПОЗ.фл. 50 162 237 118 315 73 110 5
ЗР2½-6 ПОЗ. 65 235 274 114 345 86 130 7,5
ЗР3-6 ПОЗ. 80 258 284 163 355 95 150 8,8
ЗР4-6 ПОЗ. 100 278 295 183 380 108 170 10,9
Заслонки регулирующие, привод LF23OS

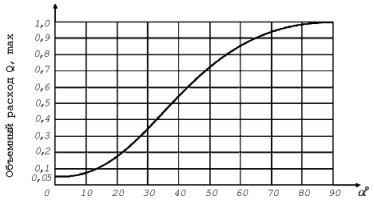

Зависимость объемного расхода Qmax от угла поворота заслонки α°
