Заслонка дроссельная ЗД

Заслонка дроссельная ЗД
Описание
Заслонка дроссельная ЗД

Заслонка предназначена для регулирования расходов газа или воздуха при газоснабжении различных объектов. Заслонки Ду 400, Ду 500 и прямоугольного сечения предназначены только для регулирования воздуха. Вид климатического исполнения УХЛ 1 ГОСТ 15150-60, но для температуры окружающей среды от −20 до +50 °С.

Технические характеристики

Рабочая среда — природный газ по ГОСТ 5542-87.

Температура окружающей среды — от −20 до +50 °С.

Рабочее давление:

  • для заслонок Ду от 15 до 350 — 0,1 МПа;
  • для заслонок ЗД-400, ЗД-500, ЗД-300×500, ЗД-400, ЗД-400×615 — 0,01 МПа.

Условный проход Ду, мм:

муфтовые круглые — от 15 до 32:

фланцевые круглые — от 40 до 500;

фланцевые прямоугольные (сечение, мм) — 300×500, 400×615.

Материал корпуса — стальной сварной.

Соединение — муфтовое, фланцевое.

Условное обозначениеL, ммL1, ммН, ммD, ммМасса, кг
ЗД-15 76 240 151 90 1,4
ЗД-20 78 240 178 90 1,6
ЗД-25 90 240 185 90 2,1
ЗД-32 98 240 196 90 2,7
ЗД-40 120 278 205 130 6,5
ЗД-50 120 178 216 140 8,0
ЗД-70 120 179 236 160 8,6
ЗД-80 120 281 254 185 11,0
ЗД-100 120 281 274 205 12,2
ЗД-125 120 281 302 235 16,2
ЗД-150 130 288 336 260 20,5
ЗД-175 130 288 368 290 23,0
ЗД-200 130 290 380 290 28,5
ЗД-250 160 308 446 370 41,5
ЗД-300 160 312 504 435 59,0
ЗД-350 160 313 557 485 81,5
ЗД-400 160 315 613 535 72,0
ЗД-500 160 315 716 640 95,8
ЗД-300×500 210 745 601 337 71,0
ЗД-400×615 210 630 501 337 88,5

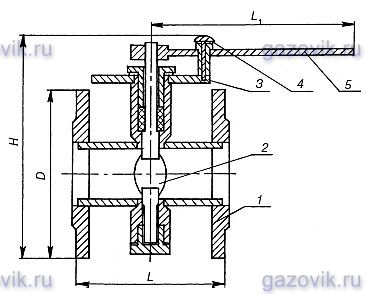

Заслонка (см. рисунок) состоит из следующих основных частей: корпуса 1, диска 2, лимба 3, фиксатора 4, рычага 5. Регулирование пропускаемой среды, газа или воздуха, осуществляется путем перекрытия проходного сечения корпуса 1 диском 2 на заданный угол открытия. Поворот диска 2 производится рычагом 5. На лимбе 3 корпуса 1 нанесены отметки через каждые 5°. Положение рычага 5 закрепляется при помощи фиксатора 4.

Заслонка дроссельная ЗД

Заслонка дроссельная ЗД:
1 — корпус; 2 — диск; 3 — лимб; 4 — фиксатор; 5 — рычаг
