Описание

Заслонки дроссельные газовые с электроприводом предназначены для регулирования давления природного газа по ГОСТ 5542-87.

Технические характеристики

Рабочее давление — 1,2 МПа.

Температура рабочей среды - от -30 до +80 °С.

Пропуск среды при закрытом положении — 1 % от максимального расхода.

Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80, PN 1,6 МПа, исп. 1.

Установка на трубопроводе — в любом положении.

Материал корпуса — сталь.

Напряжение питания переменного тока — 380 Вт.

Срок службы — 30 лет.

Заслонки являются исполнительным органом автоматики регулирования расхода или давления газа и устанавливаются в ГРП, перед котлоагрегатом на газопроводе-отводе и на газопроводе перед газовой горелкой.

Регулирование давления или расхода газа происходит за счет изменения сечения газопровода (степени открытия заслонки), которое обусловлено положением диска заслонки.

Диск заслонки поворачивается на валу, выходной конец которого имеет сальниковое уплотнение, и соединен с исполнительным механизмом при помощи сочленения.

Исполнительный механизм в зависимости от исполнения может входить в конструкцию заслонки или заказываться отдельно в проекте автоматизации во взрывозащищенном исполнении.

Ду, ммL, ммТип электроприводаМощность электроприводаМасса, кг
50 130 МЭОФ-40/25-0,25У-IIВТ4-00 110 22,5
65 130 МЭОФ-40/25-0,25У-IIВТ4-00 110 30,0
80 130 МЭОФ-40/25-0,25У-IIВТ4-00 110 33,0
100 130 МЭОФ-40/25-0,25У-IIВТ4-00 110 32,0
150 160 МЭОФ-250/25-0,25У-IIВТ4-01 430 86,0
200 200 МЭОФ-630/63-0,25У-IIВТ4-00 430 128,0
250 240 МЭОФ-630/63-0,25У-IIВТ4-004 30 165,0
300 240 МЭОФ-630/63-0,25У-IIВТ4-004 30 189,0

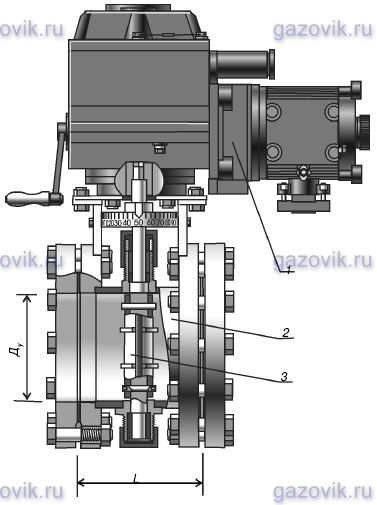

Заслонки дроссельные газовые с электроприводом для ГРП

Заслонки дроссельные газовые с электроприводом для ГРП Ду 50, 65, 80, 100, 150, 200, 250, 300:
1 — исполнительный механизм (МЭО); 2 — корпус; 3 — диск.

`
