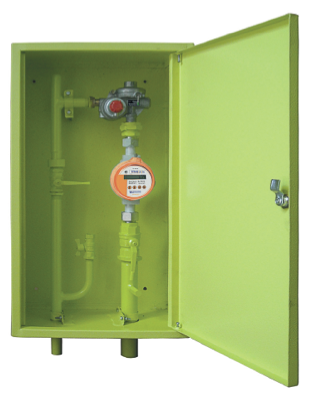

«Газовичок-10(25)» с одной линией редуцирования со счетчиком газа «ГРАНД»

«Газовичок-10(25)» с одной линией редуцирования со счетчиком газа «ГРАНД»
Описание

Пункт редуцирования газа в шкафу «Газовичок» предназначен для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении или повышении выходного давления сверх допустимых заданных значений. Автоматическое выключение регулятора — при превышении расхода более допустимых предельных значений или отсутствии входного давления. Пункты редуцирования газа «Газовичок» могут изготавливаться с бытовым счетчиком газа.

Используется для газоснабжения индивидуальных потребителей.

Устройство и принцип работы

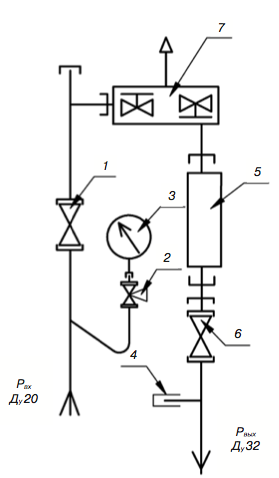

Схема пневматическая функциональная «Газовичок-10(25)-1-СГ»:
  • 1) кран шаровой Ду20;
  • 2) кран под манометр;
  • 3) входной манометр;
  • 4) штуцер под манометр;
  • 5) счетчик газа «ГРАНД»;
  • 6) кран шаровой Ду32;
  • 7) регулятор давления газа «Домовенок 10(25)»

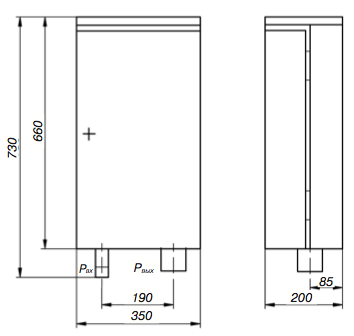

Габаритный чертеж

`
