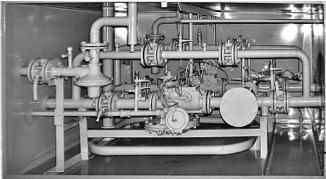

Газорегуляторные пункты (шкафные, блочные, на раме) ГРПШ (ПГБ, ГРУ) 15-2Н(В)-У, 16-2Н(В)-У, УГРШ-100Н(В)-2, ГСГО-100-00 (-06) с основной и резервной линиями редуцирования

Газорегуляторные пункты (шкафные, блочные, на раме) ГРПШ (ПГБ, ГРУ) 15-2Н(В)-У, 16-2Н(В)-У, УГРШ-100Н(В)-2, ГСГО-100-00 (-06) с основной и резервной линиями редуцирования

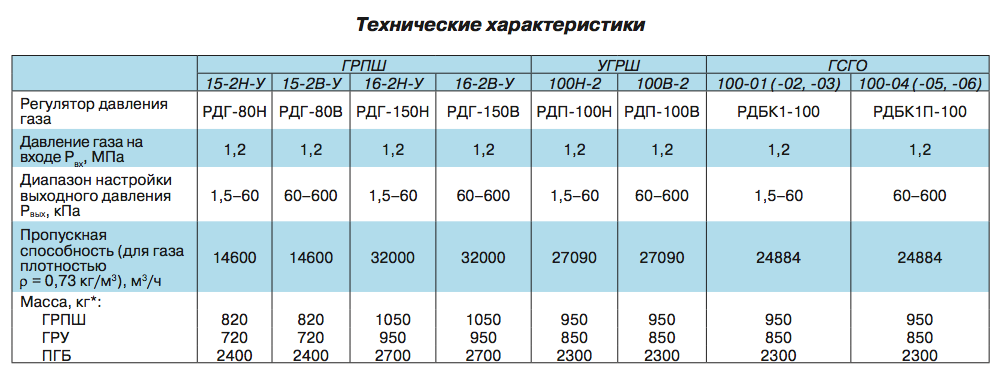

Описание

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные предназначены для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • - узлы фильтрации;
  • - основная линия редуцирования давления газа;
  • - резервная линия редуцирования давления газа.


А, ммB, ммC, ммD, ммДу (вход/выход)
15-2Н(В)-У 2700 1450 1550 750 80/80
16-2Н(В)-У 3400 1600 1750 750 150/150
УГРШ-100Н(В)-2 2900 1450 1550 750 100/100
ГСГО-100-00 (-06) 2900 1460 1550 750 100/100
Устройство и принцип работы

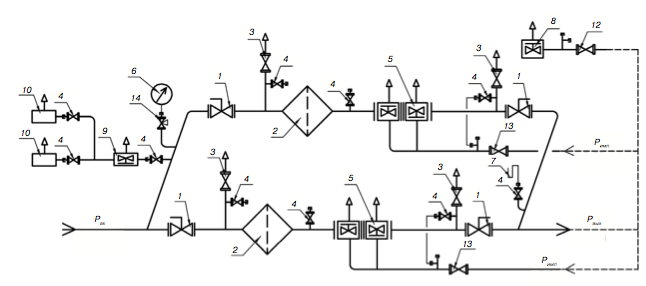

Схема пневматическая функциональная: 1 — кран шаровой; 2 — фильтр газовый; 3 — кран шаровой Ду20; 4 — кран шаровой Ду15; 5 — регулятор давления газа; 6 — входной манометр; 7 — выходной манометр; 8 — клапан предохранительный сбросной; 9 — регулятор давления газа на отопление; 11 — газогорелочное устройство; 12 — кран шаровой Ду50; 13 — кран шаровой; 14 — кран под манометр

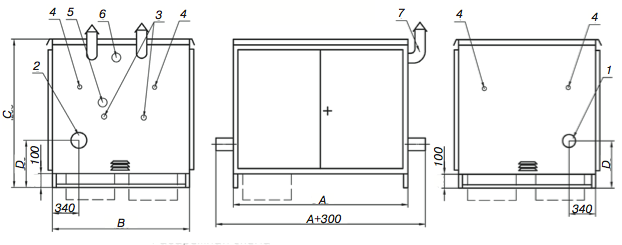

Габаритный чертеж: 1 — Рвх; 2 — Рвых ; 3 — подвод импульса к регулятору; 4 — продувочный патрубок (Ду20); 5 — вход ПСК (Ду50); 6 — выход ПСК (Ду50); 7 — дымоход;

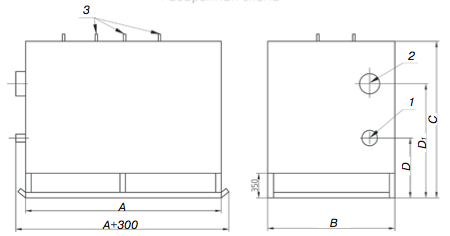

Габаритный чертеж: 1 — Рвх; 2 — Рвых; 3 — продувочный патрубок (Ду20);

А, ммB, ммC, ммD, ммДу (вход/выход)
15-2Н(В)-У 3100 2100 2500 700 80/80
16-2Н(В)-У 3800 2400 2500 700 150/150
УГРШ-100Н(В)-2 3300 2100 2500 700 100/100
ГСГО-100-00 (-06) 3300 2100 2500 700 100/100

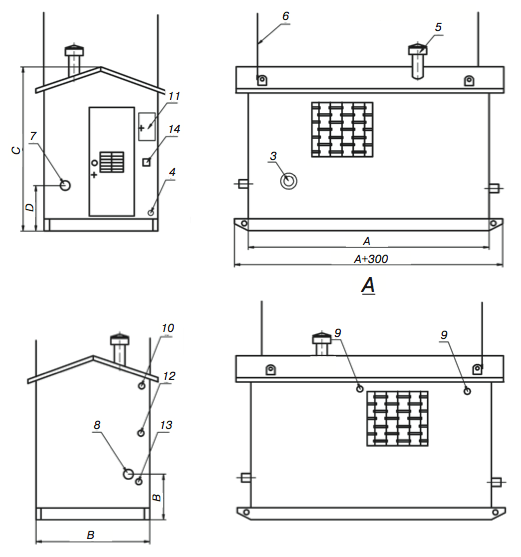

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ) 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх 8 — Рвых9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

`
