Газорегуляторные пункты (шкафные, блочные, на раме) ГРПШ (ПГБ, ГРУ) 13-2Н(В)-У, УГРШ-50Н(В)-2, ГСГО-МВ-00 (06) с основной и резервной линиями редуцирования

Газорегуляторные пункты (шкафные, блочные, на раме) ГРПШ (ПГБ, ГРУ) 13-2Н(В)-У, УГРШ-50Н(В)-2, ГСГО-МВ-00 (06) с основной и резервной линиями редуцирования
Описание

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные предназначены для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • - узлы фильтрации;
  • - основная линия редуцирования давления газа;
  • - резервная линия редуцирования давления газа.



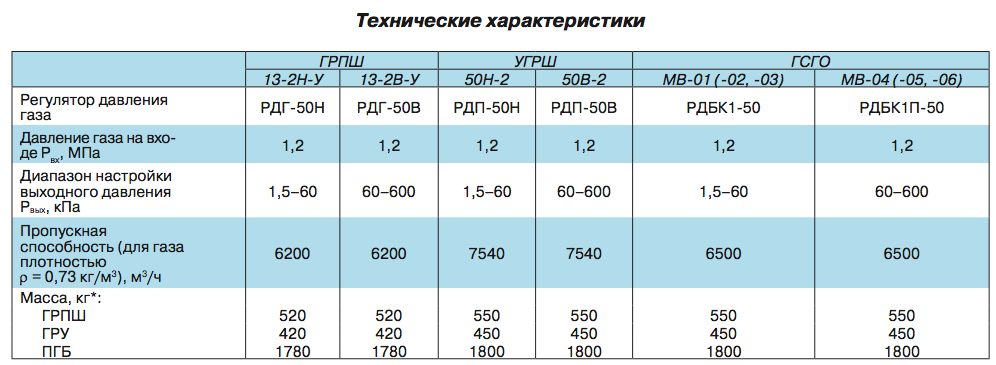

А, ммB, ммC, ммD, ммДу (вход/выход)
13-2Н(В)-У 1900 1200 1650 650 50/50
УГРШ-50Н(В)-2 2100 1200 1650 650 50/50
ГСГО-МВ-00 (-06) 2100 1200 1650 650 50/50
Устройство и принцип работы

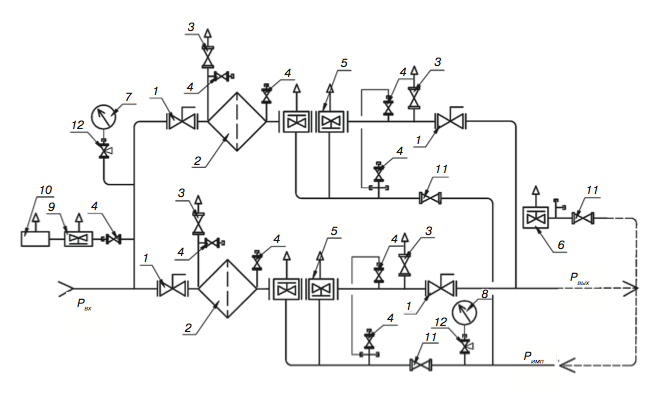

Схема пневматическая функциональная: 1 — кран шаровой; 2 — фильтр газовый; 3 — кран шаровой Ду20; 4 — кран шаровой Ду15; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — входной манометр; 8 — выходной манометр; 9 — регулятор давления газа на отопление; 10 — газогорелочное устройство; 12 — кран под манометр



Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ГРПШ): 1 — Рвх2 — Рвых3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК


Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Рвх2 — Рвых3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

А, ммB, ммC, ммD, ммДу (вход/выход)
13-2Н(В)-У 2200 1800 2500 650 50/50
УГРШ-50Н(В)-2 2400 1800 2500 650 50/50
ГСГО-МВ-00 (-06) 2400 1800 2500 650 50/50

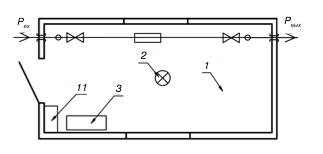

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ) 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх8 — Рвых9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель
